3003 کویل آلومینیومی برای گلگیر کامیون|استحکام، شکل‌پذیری و کارایی هزینه

I. مقدمه

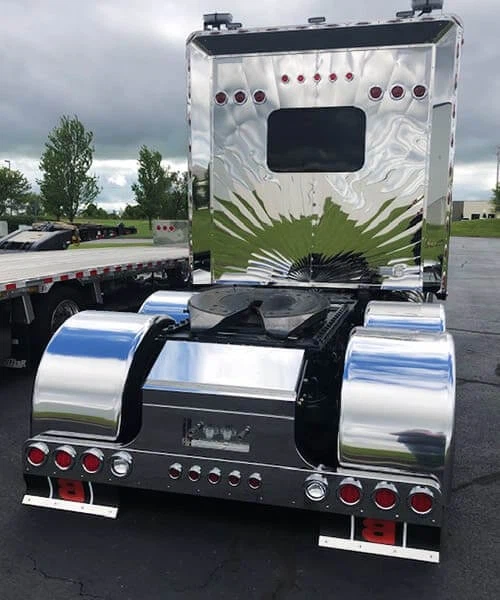

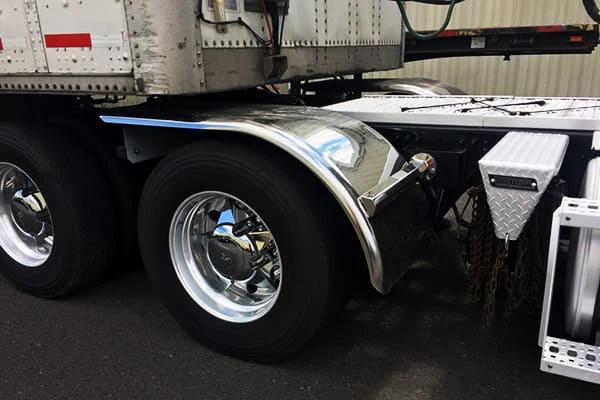

کویل آلومینیومی 3003 برای گلگیر کامیونکاربردها به یک ماده اساسی در صنعت خودروسازی و خودروهای تجاری تبدیل شده است.

ترکیب آن ازساختار سبک وزن، مقاومت در برابر خوردگی و شکل پذیری عالیآن را برای پانل های بدنه بیرونی که در معرض شرایط محیطی سخت قرار دارند ایده آل می کند.

گلگیرهای کامیون باید مقاومت کنندنمک، رطوبت، زباله و اثرات جزئیو آلومینیوم 3003 یک راه حل متعادل را با ارائه استحکام کافی برای محافظت فراهم می کند و در عین حال شکل ها و فلنج های پیچیده را از طریق مهر زنی، خم شدن و کشیدن عمیق امکان پذیر می کند.

فراتر از عملکرد عملکردی، آلومینیوم 3003 تسهیل می کندپرداخت سطح با کیفیت-مانند پوشش پودری یا رنگ‌آمیزی مرطوب، که به تولیدکنندگان OEM و تولیدکنندگان پس از فروش اجازه می‌دهد که هم استانداردهای زیبایی‌شناسی و هم استانداردهای نظارتی را رعایت کنند.

در دسترس بودن گسترده و مقرون به صرفه بودن{0}}آن را تبدیل به یکانتخاب قابل اعتماد برای تولید در مقیاس بزرگ-, در حالی که هنوز برای طرح های سفارشی یا ساخت{0}} با حجم کم انعطاف پذیر است.

این مقاله تجزیه و تحلیل مفصلی ازکویل آلومینیومی 3003 برای گلگیر کامیون، بررسی ویژگی های مواد، مزایا، فرآیندهای تولید، عملیات سطحی، ملاحظات طراحی مهندسی، و مقایسه با مواد جایگزین.

II. ویژگی های کویل آلومینیوم 3003

ترکیب مواد

کویل آلومینیومی 3003متعلق بهآلیاژهای آلومینیوم سری 3xxx، بامنگنز به عنوان عنصر آلیاژی اولیه.

منگنز (~1.0-1.5٪) استحکام را بدون به خطر انداختن مقاومت خوردگی یا شکل پذیری افزایش می دهد.

سایر عناصر به دقت کنترل می شوند تا عملکرد را متعادل کنند:

بینش های کلیدی:

• محتوای منگنز آلیاژ را تقویت می کندتقویت محلول جامد و تشکیل دیسپرسوئید ریز، بهبود استحکام تسلیم با حفظ شکل پذیری.
• سطوح پایین مس و سیلیکون مقاومت در برابر خوردگی را حفظ کرده و خطر خوردگی موضعی را در محیط های بیرونی کاهش می دهد.
• 3003 استغیرقابل درمان حرارتی{-، به این معنی که خواص مکانیکی آن عمدتاً از طریق ایجاد می شودکار سرد (سختی کرنش). خلق و خوی رایج عبارتند از:
• H14: کرنش جزئی-سخت شده برای شکل پذیری عالی و استحکام متوسط ​​- ایده آل برای کشیدن عمیق.
• H18: مزاج کامل-سخت برای استحکام بیشتر اما ازدیاد طول کمتر - در مواردی که ثبات ابعادی حیاتی است استفاده می‌شود.

خواص فیزیکی و مکانیکی کلیدی

تحلیل:این ویژگی ها آلومینیوم 3003 را به ویژه برایگلگیرهای کامیون، که نیاز دارندساختار سبک وزن، مقاومت در برابر فرورفتگی، و توانایی ایجاد منحنی های پیچیده. ترکیبی از استحکام متوسط ​​و شکل پذیری بالا تضمین می کندعملکرد بادوام تحت قرار گرفتن در معرض محیطو برخوردهای جزئی

گزینه های پایان سطح

سیم پیچ آلومینیومی 3003 را می توان با درمان های سطحی مختلف برای برآوردن نیازهای ساخت و زیبایی شناسی عرضه کرد:

1. پایان آسیاب:
• سطح صاف و بدون پوشش.
• ایده آل برای مصارف صنعتی یا برای رنگ آمیزی/روکش کویل بیشتر.
2. از قبل-رنگ شده یا کلاف-پوشش داده شده:
• پوشش کاری{0}}کارخانه تضمین می‌کندضخامت یکنواخت، چسبندگی و محافظت در برابر خوردگی.
• مراحل پردازش در خطوط OEM را کاهش می دهد.
3. پرداخت آنودایز شده (اختیاری):
• یک لایه اکسید سخت و مقاوم در برابر خوردگی-.

• پوشش فلزی یا تزئینی ارائه می دهد اما برای پانل های رنگ شده خودرو کمتر رایج است.

III. مزایای کویل آلومینیومی 3003 برای گلگیرهای کامیون

ساختار سبک وزن

سیم پیچ آلومینیومی 3003 با چگالی 2.70 گرم بر سانتی متر مکعب، وزن گلگیر را 60 تا 70 درصد در مقایسه با گلگیرهای فولادی معادل کاهش می دهد.

یک مطالعه توسط انجمن آلومینیوم نشان داد که هر 100 کیلوگرم کاهش وزن کامیون باعث بهبود راندمان سوخت 0.5 تا 0.7 لیتر در 100 کیلومتر می شود.

برای یک کامیون مسافت طولانی-که سالانه 150000 کیلومتر را طی می کند، این به معنای صرفه جویی در مصرف سوخت 750 تا 1050 لیتر در سال است که هزینه های عملیاتی را به میزان قابل توجهی کاهش می دهد.

مقاومت در برابر خوردگی

آلومینیوم 3003 به طور طبیعی یک لایه اکسید آلومینیوم با ضخامت 2-3 میکرومتر را تشکیل می دهد که به عنوان یک مانع در برابر خوردگی عمل می کند.

در آزمایش‌های تسریع شده نمک پاشی در ASTM B117، آلومینیوم 3003 بدون پوشش پس از 500 ساعت زنگ‌زدگی قرمز نشان نداد، در حالی که فولاد ملایم در عرض 72 ساعت شروع به زنگ زدگی کرد.

هنگامی که با عملیات سطح ترکیب می شود، مقاومت به خوردگی آن بیشتر بهبود می بخشد-گلگیرهای پوشش داده شده 3003 عمر مفید 10 تا 15 سال در محیط های ساحلی یا یخ زدایی دارند، دو برابر فولاد بدون پوشش.

دوام و استحکام

حالت H14 سیم پیچ آلومینیومی 3003 تعادل مطلوبی از استحکام و چقرمگی را ارائه می دهد. این می تواند نیروهای ضربه ای تا 15 کیلو نیوتن را بدون تغییر شکل دائمی (بر اساس استانداردهای تست SAE J2807) تحمل کند، که باعث می شود در برابر آسیب های ناشی از سنگ ها، حاشیه ها و برخوردهای جزئی مقاوم باشد.

داده های میدانی ناوگان کامیون نشان می دهد که گلگیرهای آلومینیومی 3003 40 درصد کمتر از گلگیرهای فایبر گلاس در کاربردهای خارج از جاده یا کارهای سنگین{3}} دارند.

هزینه-اثربخشی

در حالی که هزینه مواد اولیه آلومینیوم 3003 20 تا 30 درصد بیشتر از فولاد نرم است، هزینه کل مالکیت آن 15 تا 20 درصد در یک دوره 10 ساله کمتر است.

این به دلیل موارد زیر است: کاهش هزینه سوخت ناشی از سبک‌وزن. هزینه‌های نگهداری کمتر (بدون حذف زنگ زدگی یا تعویض).

جذابیت زیبایی شناختی

سطح صاف سیم پیچ آلومینیومی 3003 امکان اعمال پوشش ثابت را فراهم می کند، با نرخ حفظ رنگ 30٪ بیشتر از فولاد (بر اساس تست های هوازدگی ASTM D1175).

می توان آن را برای مطابقت با رنگ بدنه کامیون سفارشی کرد یا با پوشش های فلزی تکمیل کرد و تصویر برند را برای اپراتورهای ناوگان افزایش داد.

سازندگان کامیون ممتاز مانند Volvo Trucks و Freightliner از 3003 گلگیر آلومینیومی برای مدل‌های شاخص خود استفاده کرده‌اند تا جذابیت بصری را بهبود بخشند.

شکل پذیری و شکل پذیری

سیم پیچ آلومینیومی 3003 در حالت O یا H14 شکل پذیری بسیار خوبی از خود نشان می دهد و امکان تولید اشکال پیچیده گلگیر (مانند خطوط منحنی، فلپ های گلی یکپارچه) را فراهم می کند.

می‌توان آن را تا عمق 80 میلی‌متر بدون ترک (بر اساس ISO 16630) عمیق-کشید و بدون برگشت فنری تا زوایایی به کوچکی 15 درجه خم کرد.

این انعطاف‌پذیری در مقایسه با آلیاژهای کمتر شکل‌پذیر مانند آلومینیوم 5052، هزینه‌های ابزارآلات را 25 درصد کاهش می‌دهد.

قابلیت جوشکاری و اتصال

سیم پیچ آلومینیومی 3003 با روش های جوشکاری رایج سازگار است: جوشکاری TIG به استحکام کششی 120 مگاپاسکال در ناحیه جوش دست می یابد، در حالی که جوشکاری MIG 110 مگاپاسکال را ارائه می دهد.

همچنین با چسب های ساختاری (مقاومت برشی 18 مگاپاسکال) به خوبی می چسبد و می توان آن را با پرچ ها یا پیچ های فولادی ضد زنگ محکم کرد.

زمان جوش برای آلومینیوم 3003 به دلیل نقطه ذوب پایین تر (650 درجه در مقابل 605 درجه . 6061) 20٪ سریعتر از آلومینیوم 6061 است.

IV. فرآیند ساخت کویل آلومینیومی 3003 برای گلگیر

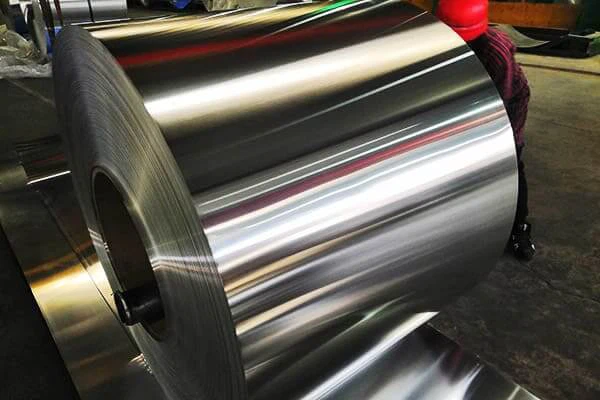

تولید کویل

1. بازیگری:شمش آلومینیوم اولیه تولید و همگن می شود.
2. نورد گرم:شمش ها به ضخامت متوسط ​​رول می شوند.
3. نورد سرد:ضخامت نهایی را به دست می آورد (معمولاً 0.8-2.0 میلی متر برای گلگیرها).
4. کنترل دما:تمپر H14 یا H18 بر اساس الزامات شکل دهی اعمال می شود.
5. آماده سازی سطح:تمیز کردن و پوشش سیم پیچ اختیاری برای رنگ آمیزی.

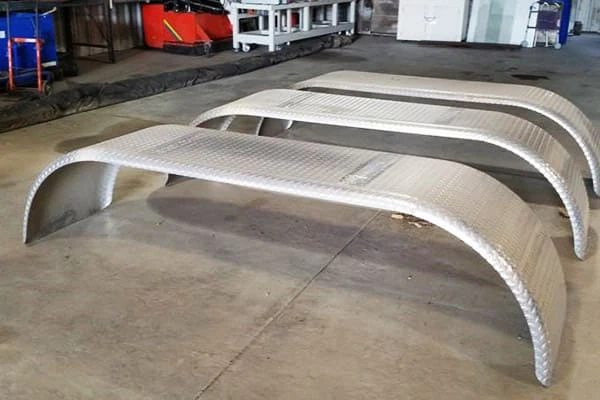

ساخت گلگیر

گلگیرها با استفاده از:

• مهر زنی و طراحی عمیق:برای سطوح منحنی.
• خم کردن و پیرایش:برای فلنج ها و نقاط اتصال.
• جبران خسارت فنری:به دلیل بازیابی الاستیک آلومینیوم ضروری است.

مناسبروانکاری، طراحی قالب و جهت گیری خالیاطمینان از حداقل ترک خوردگی و دقت ابعادی.

پوشش و تکمیل سطح

مراحل ساخت پست{0}} عبارتند از:

• پوشش تبدیلی:پیش تیمار فسفاته یا غیر{0}}کرومی.
• کاربرد پرایمر:حفاظت از چسبندگی و خوردگی را تضمین می کند.

• پوشش پودری یا رنگ آمیزی مرطوب:پوشش بادوام و زیبایی را ارائه می دهد.

V. عملیات سطحی و حفاظت در برابر خوردگی

گلگیرهای کامیون به طور مداوم در معرضعوامل استرس زای محیطیاز جمله باران، برف، نمک جاده، اشعه ماوراء بنفش، و زباله های موجود در هوا.

هر چندآلیاژ آلومینیوم 3003به طور طبیعی یک لایه اکسید محافظ را تشکیل می دهد که در برابر خوردگی مقاومت می کند، درمان های سطح اضافی برای آن بسیار مهم استدوام، چسبندگی رنگ، و کیفیت زیبایی-درازمدت را افزایش دهید.

روش های زیر معمولا در تولید گلگیر کامیون استفاده می شود.

پوشش ها و پرایمرهای تبدیلی

هدف:

• بهبود بخشدچسبندگی رنگ.
• افزایش دهیدمقاومت در برابر خوردگیبه ویژه در مناطقی که مستعد خراش یا استرس مکانیکی هستند.
• جلوگیری کنیدخوردگی گالوانیکیهنگامی که آلومینیوم با اجزای فولادی متصل می شود.

رویکردهای رایج:

1. پوشش های فسفاته
• روش سنتی تشکیل یک لایه نازک فسفات کریستالی.
• چسبندگی قوی را برای پرایمرها و رنگ های بعدی تقویت می کند.
2. پوشش های تبدیل غیر{0}کروم
• جایگزین های سازگار با محیط زیست برای فرآیندهای کروم شش ظرفیتی.
• محافظت در برابر چسبندگی و خوردگی مشابه را ارائه دهید.

داده های عملکرد:

• آلومینیوم 3003 روکش شده می تواند مقاومت کندبیش از 500-1000 ساعت آزمایش اسپری نمک (ASTM B117)قبل از خوردگی قابل توجه، بسته به نوع پوشش و ضخامت.

پوشش پودری یا رنگ مرطوب

هدف:

• فراهم کندروکش بادوام و مقاوم در برابر آب و هوا-.
• محافظت در برابر تخریب UV، قرار گرفتن در معرض مواد شیمیایی و سایش.
• فعال کردنرنگ های سفارشی و پرداخت های زیبایی شناختی.

پوشش پودری:

• به صورت الکترواستاتیک اعمال می شود و تحت حرارت پخت می شود.
• a را ایجاد می کندلایه محافظ یکنواخت، ضخیم و بادوام.
• ضخامت مشترک:60–120 μm، بسته به مشخصات

رنگ مرطوب:

• فرآیند رنگ آمیزی سنتی خودرو، شامل پرایمر، پوشش پایه و شفاف.
• ضخامت به طور معمول محدوده50–80 μm.
• مناسب برای خطوط گلگیر OEM با الزامات زیبایی شناختی بالا.

آندایز کردن

هدف:

• الف را فراهم می کندلایه اکسیدی سخت و مقاوم در برابر خوردگی-.
• بهبود می بخشدمقاومت در برابر خراش و دوام سایش.
• می تواند پوشش های فلزی تزئینی را ارائه دهد.

ملاحظات در مورد گلگیرهای کامیون:

• برای گلگیرهای رنگ شده کمتر رایج است زیرا سطوح آنودایز شده به رنگ یا پوشش اضافی برای رنگ نیاز دارند.
• ضخامت لایه معمولاً در محدوده است5–25 μm، برای بهبود مقاومت در برابر خوردگی بدون تأثیر بر شکل پذیری کافی است.
• گلگیرهای آنودایز شده مقاومت بیشتری نسبت به آن دارندخوردگی موضعی، به ویژه در محیط های ساحلی یا پر نمک-.

VI. طراحی و مهندسی کلاف آلومینیومی 3003 برای گلگیر کامیون

انتخاب ضخامت

• 0.8-2.0 میلی متراستاندارد برای گلگیرهای سبک-است.
• مناطق ضخیم تر (بیشتر یا مساوی 2.0 میلی متر) درنقاط دلبستگیبهبود استحکام یاتاقان
• طراحان باید تعادل داشته باشندوزن، سفتی و قابلیت ساخت.

نقاط اتصال و اتصال دهنده ها

• آلومینیوم نرم تر از فولاد است.سطوح بلبرینگ بزرگتریا درج توصیه می شود.
• استفاده کنیدواشر یا پوشش های جدا کنندهبرای جلوگیری از خوردگی گالوانیکی هنگام اتصال فولاد.
• پرچ‌ها، {0}چسب‌کننده‌های خود سوراخ‌کننده و چسب‌ها اعوجاج حرارتی را در مقایسه با جوش کاهش می‌دهند.

ملاحظات تصادف / ضربه

• 3003 گلگیر به عنواناجزای قربانی، تاثیرات جزئی را جذب می کند.
• سفت شدن دنده ها می تواند تقویت شودجذب ضربهبدون اضافه کردن وزن قابل توجه

• گلگیرها باید به طور قابل پیش بینی تغییر شکل دهند تا از قطعات تیز یا آسیب به اجزای ساختاری زیرین جلوگیری شود.

VII. مقایسه با مواد جایگزین

برای ارزیابی مناسب بودنکویل آلومینیومی 3003 برای گلگیر کامیون، مقایسه آن با سایر مواد متداول در بخش خودرو و وسایل نقلیه تجاری مهم است.

جداول زیر تفاوت های عملکرد را در معیارهای کلیدی مانند وزن، مقاومت در برابر خوردگی، رفتار ضربه، قابلیت ساخت و هزینه خلاصه می کند.

1. 3003 آلومینیوم در مقابل فولاد کربنی

2. 3003 آلومینیوم در مقابل فولاد ضد زنگ

3. 3003 آلومینیوم در مقابل FRP (فایبرگلاس-پلاستیک تقویت‌شده)

4. 3003 آلومینیوم در مقابل ABS / ترموپلاستیک

5. 3003 آلومینیوم در مقابل سایر آلیاژهای آلومینیوم

ارزیابی نهایی

این مقایسه ها به وضوح نشان می دهدسیم پیچ آلومینیومی 3003 بهترین توازن را بین طراحی سبک وزن، مقاومت در برابر خوردگی، قابلیت ساخت و هزینه کلی{1} اثربخشی ایجاد می کند.در کاربردهای گلگیر کامیون

در حالی که برخی از مواد در خواص ایزوله از آلومینیوم بهتر عمل می کنند (به عنوان مثال، فولاد ضد زنگ در مقاومت در برابر خوردگی یا وزن FRP)، هیچ کدام همان را ارائه نمی دهند.عملکرد کل نگرتقاضای تولیدکنندگان کامیون مدرن و اپراتورهای ناوگان.

هشتم. نتیجه گیری

سیم پیچ آلومینیومی 3003 یک ماده همه کاره و قابل اعتماد برای گلگیرهای کامیون است که تعادلی از عملکرد سبک وزن، مقاومت در برابر خوردگی و دوام را ارائه می دهد.

مقرون به صرفه بودن آن، همراه با پایداری و جذابیت زیبایی شناختی آن، آن را به انتخابی ارجح برای صنعت خودرو تبدیل می کند.

با ادامه پیشرفت‌ها در فناوری آلومینیوم، آلومینیوم 3003 نقش مهم‌تری در آینده تولید کامیون ایفا می‌کند و اطمینان می‌دهد که وسایل نقلیه کارآمد، بادوام و سازگار با محیط زیست هستند.

سوالات متداول

1. چرا سیم پیچ آلومینیومی 3003 به طور گسترده برای گلگیرهای کامیون استفاده می شود؟

آلومینیوم 3003 ترکیبی ایده آل ازعملکرد سبک، مقاومت در برابر خوردگی، شکل پذیری بالا و کارایی{0}}هزینه. این ویژگی‌ها به سازندگان اجازه می‌دهد گلگیرهایی بادوام و از نظر بصری جذاب تولید کنند که در محیط‌های سخت و استفاده سنگین روزانه مقاومت می‌کنند.

2. آیا آلومینیوم 3003 به اندازه کافی برای گلگیرهای کامیون قوی است؟

بله. اگرچه آلومینیوم 3003 به اندازه فولاد قوی نیستقدرت تسلیم کافی (95-145 مگاپاسکال)برای پانل های خارجی غیر ساختاری-. توانایی آن برایضربه های جزئی را بدون ترک خوردگی جذب می کندآن را برای گلگیرهایی که در معرض آوار، ارتعاش و شرایط جاده هستند مناسب-می‌کند.

3. چه ضخامتی از آلومینیوم 3003 معمولا برای گلگیرهای کامیون استفاده می شود؟

ضخامت های رایج از1.0 میلی متر تا 2.5 میلی متربسته به نوع خودرو، طراحی گلگیر و سفتی مورد نیاز.

• کامیون های سبک-:1.0-1.5 میلی متر
• کامیون‌های متوسط/سنگین-:1.5-2.5 میلی متر گیج های ضخیم تر مقاومت دندانه ای را بهبود می بخشد اما ممکن است شکل پذیری را کاهش دهد.

4. آیا می توان آلومینیوم 3003 را برای مونتاژ گلگیر جوش داد؟

بله، آلومینیوم را می توان با استفاده از{0}} وصل کردTIG، MIG، جوش نقطه ای و باندینگ چسب. عملکرد جوش به طور کلی خوب است، اگرچه آلیاژهای پرکننده مانند4043 یا 5356برای بهبود استحکام جوش و مقاومت در برابر خوردگی توصیه می شود.

5. آلومینیوم 3003 چگونه در برابر خوردگی مقاومت می کند؟

3003 به طور طبیعی یک را تشکیل می دهدفیلم اکسید پایدارکه از آن در برابر رطوبت، نمک و شرایط جوی محافظت می کند. هنگامی که باپوشش های تبدیلی، پرایمرها و پوشش پودری یا رنگ مرطوب، مقاومت در برابر خوردگی به طور چشمگیری بهبود می یابد، اغلب به دست می آید500–1000+ ساعتدر تست های نمک پاشی (ASTM B117).

6. آیا آلومینیوم 3003 برای طراحی عمیق و اشکال پیچیده گلگیر مناسب است؟

کاملاً. 3003 آلومینیوم-به خصوص درمزاج H14-شکل پذیری و کشش عالی را ارائه می دهد که آن را ایده آل می کندکشیدن عمیق، نورد، خم شدن، و مهر زنی. کشیدگی زیاد آن یک مزیت کلیدی برای پروفیل های گلگیر سفارشی یا آیرودینامیکی است.

7. آیا آلومینیوم 3003 نیاز به نگهداری خاصی دارد؟

شستشوی معمولی برای از بین بردن نمک جاده، خاک و مواد شیمیایی معمولاً کافی است. اگر پوشش داده شود، بازرسی دوره ای تضمین می کند که روکش دست نخورده باقی بماند. مقاومت در برابر خوردگی آلومینیوم به معنیحداقل تعمیر و نگهداریدر مقایسه با گلگیرهای فولادی
