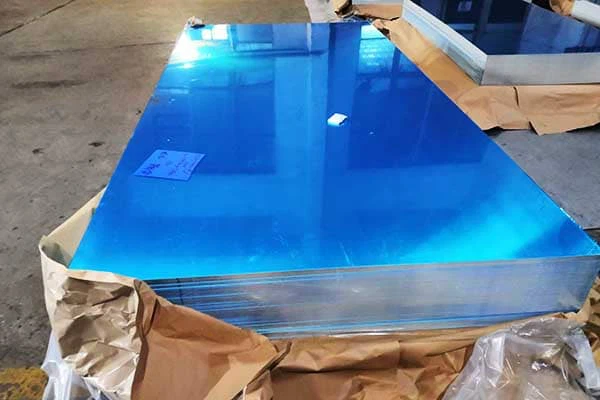

5052 H32 خواص ورق آلومینیوم|قدرت ، مقاومت در برابر خوردگی ، شکل پذیری

1. معرفی خصوصیات ورق آلومینیومی 5052 H32

آلیاژ آلومینیوم 5052-H32 ترکیبی از وزن سبک ، استحکام قوی و مقاومت در برابر خوردگی برتر است.

وقتی ارزیابی می کنیدخصوصیات ورق آلومینیومی 5052 H32، شما ماده ای را کشف می کنید که مهندسان به عرشه های دریایی ، نما های معماری و محوطه های صنعتی اعتماد دارند.

در این مقاله ، ما شیمی ، مکانیک و عملکرد در دنیای واقعی آن را مورد تجزیه و تحلیل قرار می دهیم و بینش خود را با داده های بتونی پشت سر می گذاریم.

2. ترکیب شیمیایی و ریزساختار

عناصر آلیاژی اسمی و نقش آنها

در زیر یک جدول تلفیقی وجود دارد که عناصر اصلی آلیاژ را در خصوصیات ورق آلومینیومی 5052 H32 نشان می دهد:

جدول: ترکیب و نقش عملکردی عناصر آلیاژ در ورق آلومینیوم 5052-H32.

خصوصیات ریزساختاری در دمای H32

در خلق و خوی H32 ، 5052 ورق تحت فشار فشار متوسط (تقریباً سخت) با تثبیت نور قرار می گیرند.

در نتیجه ، ریزساختار آنها دارای دانه های دراز شده با رسوبات mg₂al₃ است و باعث افزایش قدرت عملکرد به حدود 145 مگاپاسکال می شود بدون اینکه انعطاف پذیری به شدت به خطر بیاندازد.

3. خصوصیات فیزیکی 5052 H32 آلومینیوم

برای قدردانی کاملخصوصیات ورق آلومینیومی 5052 H32، در نظر گرفتن طیف گسترده تری از پارامترهای فیزیکی ضروری است.

در جدول زیر معیارهای اضافی مانند مدول الاستیک ، گرمای خاص و دامنه ذوب شده است تا دیدگاهی جامع تر از نحوه رفتار این آلیاژ در خدمات ارائه دهد.

جدول: پارامترهای فیزیکی گسترش یافته از ورق آلومینیوم 5052-H32.

4. خواص مکانیکی 5052 H32 ورق آلومینیوم

درخصوصیات مکانیکی 5052 H32 ورق آلومینیومتعیین کنید که چگونه تحت فشار ، تغییر شکل و استرس مکرر رفتار می کند.

در زیر یک جدول خلاصه مختصر ، و به دنبال آن تجزیه و تحلیل دقیق از هر پارامتر کلیدی و پیامدهای عملی آن وجود دارد.

استحکام کششی و قدرت عملکرد

5052-H32 نمایشگاه Aاستحکام کششیبین 228 مگاپاسکال و 265 مگاپاسکال ، بسته به ضخامت ورق و مسیر دقیق و معتدل.

علاوه بر این ، آنقدرت عملکرد(0.2 ٪ جبران) در پنجره 138-156 MPa سقوط می کند.

در نتیجه ، طراحان می توانند به رفتار الاستیک قابل پیش بینی تا این بارها تکیه کنند ، سپس انتظار دارند که یک انتقال تدریجی به تغییر شکل پلاستیک بسازد و آلیاژ بخشش را تحت سناریوهای اضافه بار ببخشد.

کشیدگی و سختی

علاوه بر قدرت ،کشیدگی در زمان استراحتمتغیر از 10 ٪ تا 16 ٪ در 0.125 اینچ است.

بنابراین ، خصوصیات ورق آلومینیومی 5052 H32 انعطاف پذیری کافی برای تشکیل عملیات بدون خطر شکستگی شکننده ارائه می دهد.

آن راسختی برینلاز حدود 50 HB ، انجام ابزارهای ماندگار عملیات مکرر ، در حالی که هنوز هم اجازه می دهد تا عملیات برش و برش را با مشت های استاندارد و می میرد.

خستگی و رفتار شکستگی

علاوه بر این ، 5052-H32 نشان می دهدحد خستگینزدیک به 95 مگاپاسکال تحت چرخه کاملاً معکوس (R=} -1).

این ویژگی باعث می شود که آن را برای کاربردهای ارتعاشی مناسب مانند پانل های شاسی یا باله های هشدار دهنده گرما-در جایی که بارهای چرخه ای غالب هستند ، مناسب باشد.

درسختی شکستگی(k₁c ≈ 30 مگاپاسکال · √m) بیشتر تضمین می کند که ترک های کوچک به طور فاجعه آمیز انتشار نمی یابد و عوامل ایمنی را در اجزای بحرانی افزایش می دهد.

تأثیر کار سرد (H32) بر قدرت

خلق و خوی "H32" تقریباً نیمه کار سرد کار به همراه تثبیت را نشان می دهد.

در نتیجه ، قدرت عملکرد در مقایسه با 5052-O 15-25 ٪ افزایش می یابد ، در حالی که کشیدگی با 2-4 ٪ کاهش می یابد.

در عمل ، این خلق و خوی تعادل بهینه را ایجاد می کند: تقویتمقاومت کششی/عملکردبدون انعطاف پذیری شدید ، که کاملاً با بسیاری مطابقت داردخصوصیات ورق آلومینیومی 5052 H32الزامات در زمینه های دریایی ، معماری و صنعتی.

5. 5052 H32 ورق آلومینیومی مقاومت در برابر خوردگی

درمقاومت در برابر خوردگیاز ویژگی های ورق آلومینیومی 5052 H32 ، آن را به عنوان انتخاب برتر برای محیط های سخت تبدیل می کند.

به لطف طراحی و خلق و خوی آلیاژ ، این مواد در برابر خوردگی جوی ، دریایی و ناشی از استرس مقاومت می کنند و عملکرد طولانی مدت با دوام را تضمین می کنند.

خوردگی جوی عمومی

در جوهای معمولی شهری و صنعتی ، 5052-H32 یک فیلم اکسید کاملاً چسبنده را در عرض چند دقیقه از قرار گرفتن در معرض تشکیل می دهد.

در نتیجه ، این امر از بسیاری از آلیاژهای ساختاری مانند 6061-T6 در هنگام ترک خارج از خانه خارج شده است.

مطالعات میدانی میزان خوردگی زیر 5 میکرومولار در سال در جو C3 (صنعتی) و زیر 3 میکرومتر در سال در شرایط روستایی (C2) را گزارش می کند و ثبات سطح قابل اعتماد آن را نشان می دهد.

عملکرد دریایی و نمکی اسپری

علاوه بر این ، 5052-H32 در آزمایش نمک نمک (در هر ASTM B117) برتری دارد. در آزمایشات تا 500 ساعت ، پانل ها فقط به طور پراکنده و کم عمق به طور معمول زیر 25 میکرومتر عمق نشان می دهند و هیچ نفوذی از طریق آن وجود ندارد.

در نتیجه ، طراحان به آن به تپه های قایق ، سکوهای دریایی و ویژگی های معماری ساحلی که قرار گرفتن در معرض نمک مداوم آلیاژهای ضعیف تر را تهدید می کند ، اعتماد دارند.

مقاومت در برابر ترک خوردگی استرس

بر خلاف نمرات آلومینیومی با استحکام بالا ، 5052-H32 در برابر ترک خوردگی استرس تا 90 ٪ از قدرت عملکرد آن مقاومت می کند.

تحت بارهای کششی پایدار در محیط های غنی از کلرید ، یکپارچگی را بدون شروع یا رشد ترک حفظ می کند.

در نتیجه ، مهندسان این آلیاژ را برای مؤلفه های بارگذاری شده تنش-مانند پشتیبانی MAST و براکت های تحمل بار-در جایی که قدرت و مقاومت محیطی بسیار مهم هستند ، مشخص می کنند.

مقایسه با آلیاژهای 5xxx دیگر

در مقایسه با همسالان سری 5xxx ، 5052-H32 یک تعادل منحصر به فرد را به خود اختصاص می دهد.

به عنوان مثال ، 5083-H116 استحکام بالاتری (215 پوند مگاپاسکال) دارد اما برای بازگرداندن عملکرد خوردگی ، درمان های گسترده تری پس از جوش را می طلبد.

در همین حال ، 5754-H111 مقاومت در برابر گودال مشابه را نشان می دهد اما تنها 200 پوند استحکام کششی را فراهم می کند.

بنابراین ، 5052-H32 غالباً هنگامی که هر دو مقاومت متوسط و مقاومت در برابر خوردگی برتر در اندازه مساوی از بین می روند ، برنده می شوند.

6. شکل پذیری و کارآیی

نورد ورق و تشکیل سرد

تولید کنندگان 5052-H32 را از 0.02 اینچ به 0.5 اینچ در دست می دهند.

به لطف سختی متوسط ، خم می شود ، چین و چروک و کشش با Springback قابل پیش بینی.

دستورالعمل های شعاع خم

به عنوان یک قاعده انگشت شست ، طراحان از حداقل شعاع خم با ضخامت 1.5 استفاده می کنند.

این راهنما یکپارچگی بخشی را حفظ کرده و از ترک خوردگی لبه جلوگیری می کند.

نقاشی عمیق و شکل کشش

با محدودیت تشکیل حدود 30 ٪ ، 5052-H32 تحمل نسبت قرعه کشی تا 2: 1 را تحمل می کند. کیفیت عالی سطح آن نیز متناسب با پانل های معماری کشش است.

ملاحظات Springback و چین و چروک

از آنجا که H32 سخت کار را معرفی می کند ، هنگام برنامه نویسی ترمزهای مطبوعات CNC ، تقریباً 5-5 ٪ بهار بازپرداخت کنید.

نیروی نگهدارنده خالی کافی باعث کاهش چین و چروک در طول قرعه کشی های عمیق می شود.

7. قابلیت جوشکاری و پیوستن به آلومینیوم 5052 H32

قابلیت جوشکاریخصوصیات ورق آلومینیومی 5052 H32آن را برای مجامع در کاربردهای دریایی ، حمل و نقل و صنعتی بسیار متنوع می کند.

در زیر ، ما روشهای مشترک پیوستن ، عملکرد مشترک ، اثرات حرارتی و استراتژی ها را برای بهینه سازی کیفیت جوش بررسی می کنیم.

فرآیندهای جوشکاری مشترک (TIG ، MIG ، مقاومت)

• MIG (GMAW): با استفاده از سیم پرکننده ER5356 ، جوشکاری MIG به میزان رسوب تا 3 کیلوگرم در ساعت می رسد. در نتیجه ، جوشکارها می توانند در حالی که ظاهر مهره خوبی را حفظ می کنند ، درزهای طولانی را به سرعت در 0.125 اینچ قرار دهند.
• TIG (GTAW): به لطف کنترل دقیق گرما ، جوشکاری TIG جوش های باریک و با کیفیت را با حداقل پراکنده تولید می کند. اپراتورها به طور معمول جریانهای بین 80-150 A را برای ضخامت 1/8 اینچ اجرا می کنند و از نفوذ کامل و انتقال صاف اطمینان می دهند.

• جوش نقطه مقاومت: برای اتصالات ورق به برگه ، جوشکاری نقطه ای از سرعت و قوام برتری دارد. در 4 KA و 20 ms ساکن ، جوش های مقاومت در 5052-H32 قطرهای ناگت را تقریباً 5 میلی متر تحویل می دهند ، مناسب برای پانل های خودرو و لوازم خانگی.

قدرت جوش و انعطاف پذیری

علاوه بر این ، اتصالات 5052-H32 عملکرد مکانیکی چشمگیر را حفظ می کنند:

• مقاومت کششی منطقه جوش: 180-200 MPa (75-85 ٪ از فلز پایه)
• انعطاف پذیری (کشیدگی در نمونه های جوش داده شده): ~10 %
• سختی در منطقه فیوژن: 45-48 HB

این ارقام اطمینان حاصل می کنند که سازه های جوش داده شده در برابر بارهای پویا مقاومت می کنند و می سازندخصوصیات ورق آلومینیومی 5052 H32در خدمت قابل اعتماد است.

خصوصیات منطقه تحت تأثیر گرما

علاوه بر این ، منطقه تحت تأثیر گرما (HAZ) به دلیل بازپرداخت جزئی تجربه می کند:

• افت قدرت عملکرد: 10-15 MPa کاهش در مقایسه با فلز والدین
• تغییر ریزساختاری: درشت رسوبات mg₂al₃ و رشد جزئی دانه

بنابراین ، طراحان غالباً با افزایش همپوشانی جوش یا ترکیب پیش از استرس مکانیکی در اتصالات بحرانی ، کاهش موضعی در استحکام را تشکیل می دهند.

درمان های پس از جوشکاری

علاوه بر این ، مداخلات پس از جوش می توانند عملکرد را بازیابی کنند:

1. کار سرماخوردگی: استفاده از فشار 2-3 ٪ در اطراف منطقه جوش تا 50 ٪ از سختی از دست رفته و قدرت عملکرد بازیابی می شود.
2. چیدن مهره با دمای پایین: تجویز تورفتگی های پوستی 0.5 میلی متر با معرفی فشارهای باقیمانده فشاری ، باعث افزایش عمر خستگی می شود.
3. بازپخت استرس: قرار گرفتن در معرض مختصر در 150 درجه به مدت 1 ساعت ، تحریف باقیمانده را بدون نرم شدن قابل توجه کاهش می دهد.

با ترکیب این روشهای درمانی ، سازندگان طول عمر مشترک را به حداکثر می رسانند و از عالی استفاده می کنندقابلیت جوشکاری و پیوستنخصوصیات ذاتی 5052 H32 آلومینیوم.

8. پایان سطح و پوشش

رفتاری

5052-H32 یک فیلم آندی متراکم و متراکم (5-15 میکرومتر) با آنودایزاسیون گوگردی نوع II تولید می کند. در نتیجه ، رنگها و کتهای شفاف را با چسبندگی عالی می پذیرد.

چسبندگی پوشش و پوشش پودر

پس از تمیز کردن قلیایی و تبدیل کرومات ، اتمام رنگ یا پودر پوشیده از پودر بیش از 1000 استحکام پوست psi در تست های متقاطع ، از دوام طولانی مدت اطمینان حاصل می کند.

فیلم های محافظ و روکش های تبدیل

روکش های کرومات و غیر کرومات (به عنوان مثال ، مبتنی بر زیرکونیوم) مقاومت بیشتر در برابر خوردگی را تقویت می کنند ، به خصوص برای برنامه های "لخت" داخلی که نیاز به حداقل تغییر بصری دارند.

9.

با تشکر از متعادل آنخصوصیات ورق آلومینیومی 5052 H32، این آلیاژ خانه هایی را در بخش های خواستار پیدا می کند.

در زیر ، ما چهار حوزه کاربردی کلیدی را کشف می کنیم-هرکس نشان می دهد که چگونه قدرت ، مقاومت در برابر خوردگی و شکل پذیری آن مزایای دنیای واقعی را ارائه می دهد.

دریایی و حمل و نقل

سازندگان قایق و تولید کنندگان وسایل نقلیه برای اجزای در معرض محیط های سخت و لرزش مداوم به 5052-H32 تبدیل می شوند. به عنوان مثال:

• آبکاری بدنه و عرشه: با استفاده از 2 میلی متر 5052-H32 به جای فولاد ، 20 ٪ از وزن 2023 از وزن عرشه را نجات داد ، و در حالی که در برابر گودال آب شور حتی پس از 500 ساعت آزمایش ASTM B117 مقاومت می کند ، 4 ٪ راندمان سوخت را افزایش می دهد.
• مخازن سوخت و هیدرولیک: قابلیت جوشکاری آن با پرکننده ER5356 (عملکرد 180-200 مگاپاسکال در مفاصل) مجامع بدون درز و بدون نشت را فراهم می کند. در نتیجه ، تولید کنندگان تانکر شیمیایی از خرابی های مربوط به جوش صفر در فواصل خدمات پنج ساله خبر می دهند.
• تریلر و بدنهای اتوبوس: پانل های سبک وزن ، وزن مهار را تا 15 ٪ در مقابل فولاد خفیف کاهش می دهد ، مقاومت نورد را کاهش می دهد و از این طریق هزینه های عملیاتی را تقریباً 8 ٪ سالانه کاهش می دهد.

پاکت معماری و ساختمان

معماران از مزایای زیبایی شناسی و عملکرد 5052-H32 در نما ، بام و آفتاب استفاده می کنند:

• روکش بیرونی: پانل های آنودایز شده 5052-H32 (نوع II ، ضخامت 10 میکرومتر) پایداری رنگ را برای بیش از 25 سال در محیط های شهری حفظ می کنند. یکی از مرتکب سنگاپور از کاهش 12 درصدی در افزایش گرمای خورشیدی خبر داد و باعث افزایش راندمان HVAC شد.
• سیستم های بام: با شعاع خم 1.5 × ، نصب کننده ها پروفایل های پیچیده ای را در محل ، کاهش کار و هزینه های حمل و نقل تشکیل می دهند. ورق های سبک وزن همچنین نیازهای پشتیبانی ساختاری را به حداقل می رسانند.
• Louvers Sunshade: بازتاب آن (92 ~ در نور مرئی) تابش خورشیدی را هدایت می کند ، باعث کاهش تابش خیره کننده داخلی و کاهش بارهای خنک کننده تا 5 ٪ می شود.

کشتی های فشار و مبدلهای حرارتی

در گیاهان صنعتی و سکوهای دریایی ، 5052-H32 برای کشتی های مقاوم در برابر خوردگی و مقاوم در برابر خستگی بسیار ارزشمند است:

• کندانسورهای آب دریا: دیواره نازک (0.8 میلی متر) باله ها هدایت حرارتی عالی (138 W/m · K) را نشان می دهند و در برابر بارهای چرخه ای با حد خستگی 95 پوند MPa مقاومت می کنند. اپراتورها 30 ٪ فواصل خدمات طولانی تر را در مقایسه با گزینه های مس-نیکل گزارش می دهند.
• مخازن LPG یخچال: پوسته های جوش داده شده 5052-H32 در برابر آغوش در 50 درجه مقاومت می کنند ، در حالی که سرماخوردگی پس از جوشکاری قدرت HAZ را تا 50 ٪ بازیابی می کند. در نتیجه ، شرکت های پتروشیمی در شرایط شدید از عملکرد بدون نشت لذت می برند.
• کاربردهای کرایوژنیک: ضریب کم انبساط حرارتی (10 × 10 23 23.8 در K) اعوجاج ابعادی را در طول دوچرخه سواری حرارتی بین - 196 درجه و محیط به حداقل می رساند.

محصولات مصرف کننده و صنعتی

از الکترونیک گرفته تا وسایل آشپزخانه ، تولید کنندگان در پایان و فرم 5052-H32 سرمایه گذاری می کنند:

• محفظه های الکترونیکی: یک مارک برتر گوشی هوشمند از 6061-T6 به 5052-H32 برای کاورهای پشتی آنودایز شده ، نقص آنودایزاسیون را 15 ٪ کاهش داده و وزن پوشش را 8 ٪ کاهش می دهد.
• پانل های لوازم خانگی: تشکیل نسبت تا 2: 1 به طراحان اجازه دهید درهای ظرفشویی و یخچال و فریزر یکپارچه ایجاد کنند ، در حالی که سختی آلیاژ (50 هابیل پوند) در هنگام حمل و نقل در برابر دندانپزشکی مقاومت می کند.

• علامت نقطه فروش: ماهیت غیر مغناطیسی و سهولت چاپ صفحه نمایش علائم سبک و ماندگار برای محیط های خرده فروشی ایجاد می کند و زمان نصب را تقریباً 20 ٪ کاهش می دهد.

10. تجزیه و تحلیل مقایسه ای

وقتی مهندسان وزن می کنندخصوصیات ورق آلومینیومی 5052 H32در برابر آلیاژهای جایگزین ، آنها باید قدرت ، مقاومت در برابر خوردگی ، شکل پذیری و هزینه را متعادل کنند.

جدول زیر تفاوتهای کلیدی را برجسته می کند:

11. نتیجه گیری

برای نتیجه گیری ،خصوصیات ورق آلومینیومی 5052-H32ترکیبی برجسته از استحکام متوسط ، مقاومت در برابر خوردگی عالی و شکل گیری قابل اعتماد را ارائه دهید.

با درک نقاط داده خاص خود ، قدرت/قدرت و قدرت ، هدایت و اثرات دما-مهندسان می توانند طرح ها را برای عملکرد ، هزینه و طول عمر بهینه کنند.

12. سؤالات متداول

"H32" در 5052-H32 چه چیزی را نشان می دهد؟

این نشانگر دمای سرد نیمه سخت به علاوه تثبیت کننده است ، که باعث افزایش قدرت بدون کاهش انعطاف پذیری شدید می شود.

آیا می توانم 5052-H32 را ترسیم کنم؟

بله برای دستیابی به نسبت قرعه کشی تا 2: 1 ، قانون خم-شعاع 1.5 × و نیروی خالی مناسب را دنبال کنید.

چگونه 5052-H32 در محیط های دریایی در مقایسه با 6061-T6 عمل می کند؟

5052-H32 در برابر خوردگی آب نمک بسیار بهتر از 6061-T6 مقاومت می کند و آن را به عنوان انتخاب ترجیحی برای پوسته ها و اسکله ها تبدیل می کند.

آیا 5052-H32 برای جوشکاری مناسب است؟

کاملا با TIG و MIG به راحتی جوش می خورد و حداکثر 85 ٪ از استحکام فلزی پایه را در مفاصل حفظ می کند.

چه سطح به پایان می رسد در 5052-H32 بهترین کار را انجام می دهد؟

آنودایزاسیون (نوع II/III) ، پوشش پودر و روکش های تبدیل کرومات یا زیرکونیوم همه به خوبی چسبیده و محافظت از خوردگی را تقویت می کنند.
